UV水晶標打印機打印頭對齊校準步驟視頻
打印作業文件，檢查彩色、白色、光油和膠水對齊
從上面視頻看的打印后的效果，彩色和白色/光油/膠水沒有對齊。需要校準，進入打印軟件“校準” 菜單，參考如下步驟：
請先檢查噴嘴測試，參考以下視頻：
步驟1：

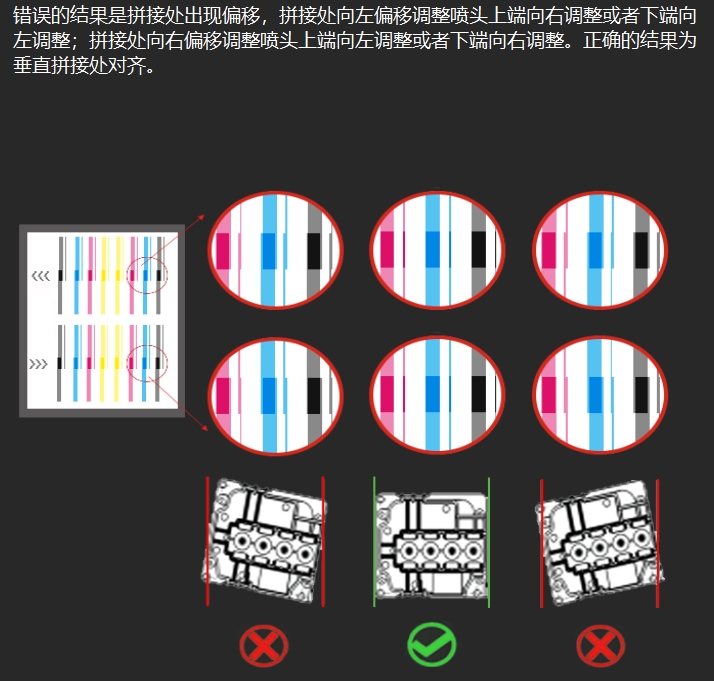

打印 "噴頭安裝-垂直檢查" 校準圖，檢查打印頭是否安裝垂直，手動調整打印頭垂直角度。
請參考以下視頻 1 ：
請參考以下視頻 2 ：
步驟2：

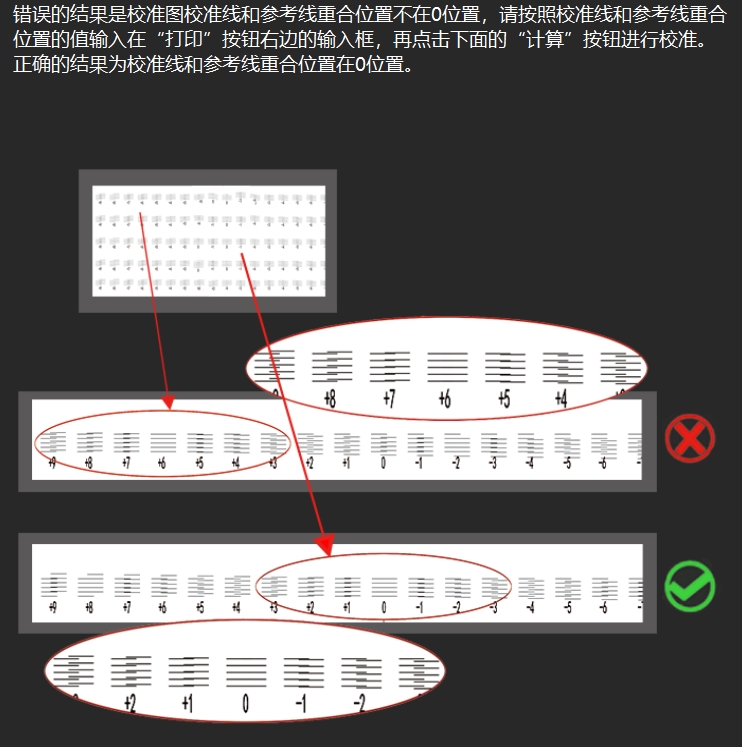

打印 "步進校準-基準步進" 校準圖，檢查基準步進校準線條是否在0位置對齊。如果校準圖實際是在+1位置對齊，在像素框里輸入“+1” ,然后點擊“計算”，再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在像素框里輸入“-1” ,然后點擊“計算”，再點擊右上角“保存”，保存校準參數。修改數值，再次打印校準圖，查看校準線條的0位置是否對齊。
（同時檢查步進偏移里面所有pass數數值，要把每個pass的步進偏移值都改為0，然后保存）
請參考以下視頻 ：
步驟3：

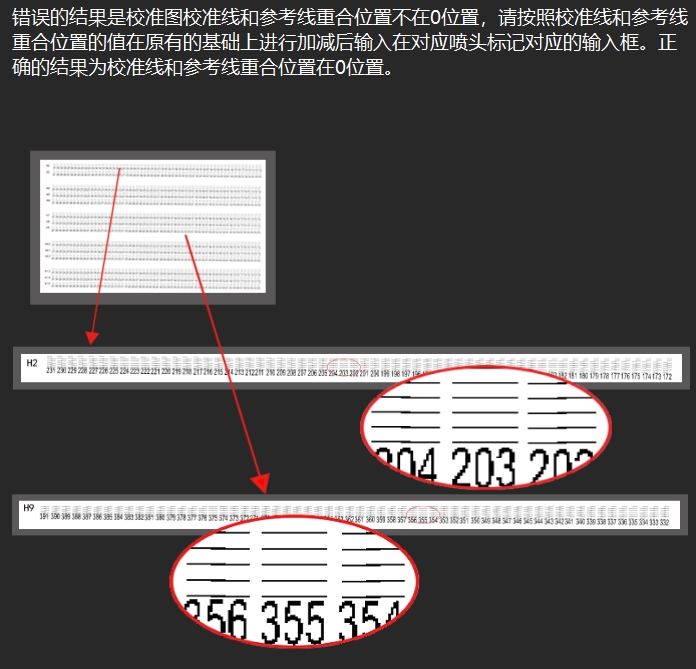

打印 "噴頭間距-橫向-向左間距" 校準圖，檢查所有H2-H3-H4校準圖的線條是否在0位置對齊。
先查看H2對應校準線條，如果校準圖實際是在+1位置對齊，在H2框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H2框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
再查看H3對應校準線條，如果校準圖實際是在+1位置對齊，在H3框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H3框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
最后查看H4對應校準線條，如果校準圖實際是在+1位置對齊，在H4框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H4框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
修改數值，再次打印校準圖，查看校準線條的0位置是否對齊。
請參考以下視頻 ：
步驟4：
打印 "噴頭間距-橫向-向右間距" 校準圖，檢查所有H2-H3-H4校準圖的線條是否在0位置對齊。
先查看H2對應校準線條，如果校準圖實際是在+1位置對齊，在H2框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H2框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
再查看H3對應校準線條，如果校準圖實際是在+1位置對齊，在H3框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H3框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
最后查看H4對應校準線條，如果校準圖實際是在+1位置對齊，在H4框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H4框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
修改數值，再次打印校準圖，查看校準線條的0位置是否對齊。
請參考以下視頻 ：
步驟5：

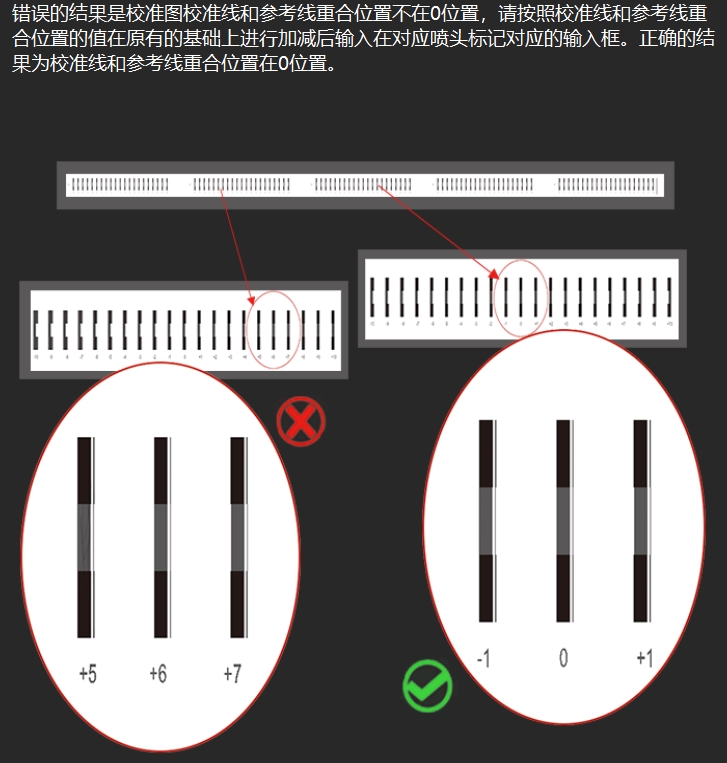

打印 "噴頭間距-縱向間距" 校準圖，檢查所有H2-H3-H4校準圖的線條是否在0位置對齊。
先查看H2對應校準線條，如果校準圖實際是在+1位置對齊，在H2框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H2框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
再查看H3對應校準線條，如果校準圖實際是在+1位置對齊，在H3框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H3框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
最后查看H4對應校準線條，如果校準圖實際是在+1位置對齊，在H4框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在H4框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。
修改數值，再次打印校準圖，查看校準線條的0位置是否對齊。
請參考以下視頻 1 ：
請參考以下視頻 2 ：
步驟6：

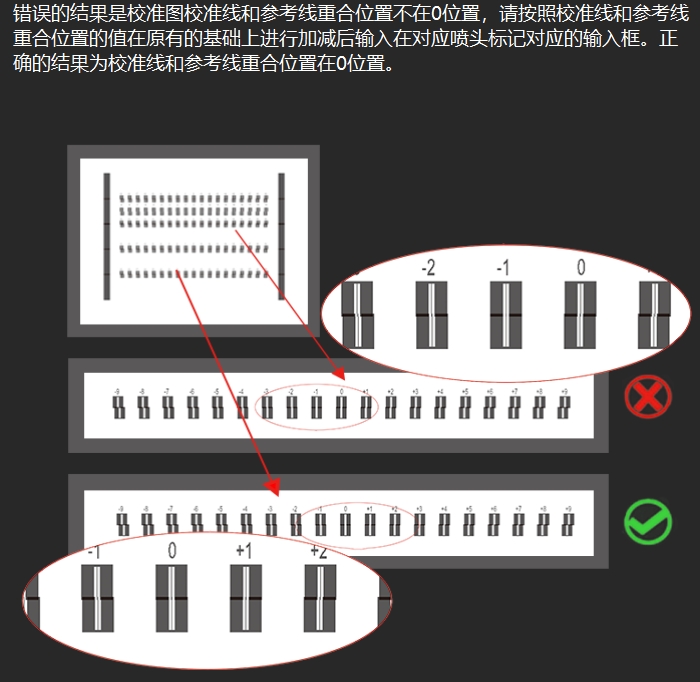

打印 "雙向校準" 校準圖，檢查校準圖的線條是否在0位置對齊。如果校準圖實際是在+1位置對齊，在雙向偏移值框里的原始數值上增加1 ,再點擊右上角“保存”，保存校準參數。如果校準圖實際是在-1位置對齊，在雙向偏移值框里的原始數值上減少1 ,再點擊右上角“保存”，保存校準參數。修改數值，再次打印校準圖，查看校準線條的0位置是否對齊。
（同時檢查顏色調整窗口，通常里面的所有數值都設置為0）
請參考以下視頻 ：
以上所有步驟完成后，校準完成，再次打印作業文件檢查最終打印效果。如果以上校準完成后，線條都對齊，實際打印作業文件，圖案還是沒有對齊，建議重復檢查以上步驟一次。如果還是一樣，需要排除是否打印頭噴嘴異常，檢查打印頭噴嘴狀態，是否有發虛或者飛墨異常情況，如果有，浸泡和清洗打印頭查看是否改善。
以上視頻的高清版本下載鏈接：
